HQMW 标准化微波平台
发表时间：2018年06月22日
华清瑞达微波平台HQMW基于3U/6UCPCI/VPX总线标准，用以实现固定中频频段至0.1～18GHz、8～18GHz和33～38GHz微波频段的宽带变频，采用超外差变频架构，根据中频瞬时带宽不同又分为1GHz和2GHz两种类型。

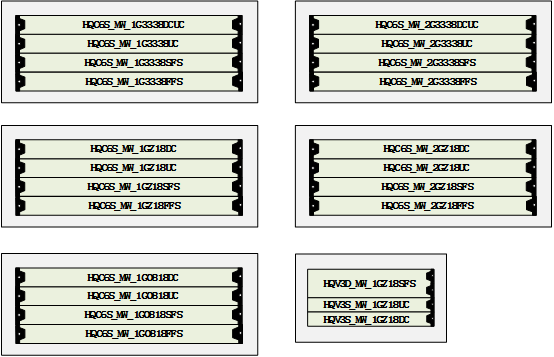

从功能上看，HQMW微波平台可分为变频模块、频综模块、测频模块等。
HQMW_1G6U系列
HQMW_2G6U系列
HQMW_2G6U系列
HQMW_1G3U系列
HQMW_1G6U系列
HQMW_1G6U系列
HQMW_1G6U系列

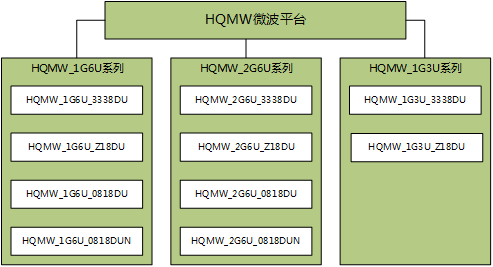

根据结构外形、瞬时带宽及射频信号频段，HQMW微波平台组成如图1所示。根据CPCI结构和瞬时带宽不同，HQMW微波平台分为三种系列：

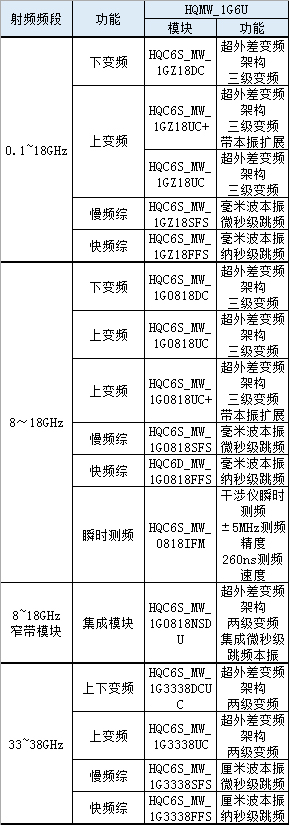

1） HQMW_1G6U系列：基于CPCI-6U标准，瞬时带宽为1GHz；

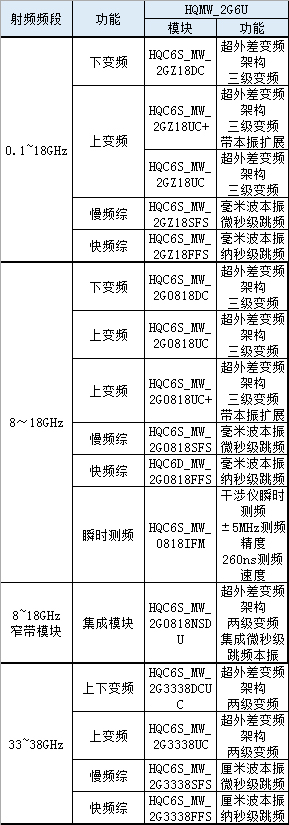

2） HQMW_2G6U系列：基于CPCI-6U标准，瞬时带宽为2GHz；

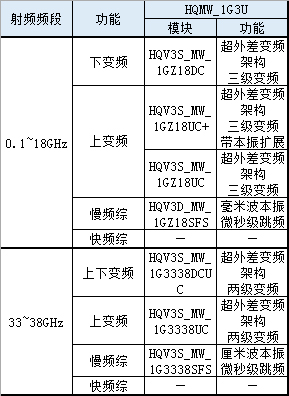

3） HQMW_1G3U系列：基于体积更小的VPX-3U标准，瞬时带宽为1GHz。
从功能上看，HQMW微波平台可分为变频模块、频综模块、测频模块等。
HQMW_1G6U系列
HQMW_2G6U系列
HQMW_2G6U系列
HQMW_1G3U系列
HQMW_1G6U系列
HQMW_1G6U系列
HQMW_1G6U系列
