一个雷达模拟器快速开发示例

发表时间:2018年06月14日

需求

一个简单的点目标雷达回波模拟器,对雷达发射信号进行采集,延时,功率变换并回放

雷达参数

• 中心频率:250MHz
• 信号带宽:10MHz
• 脉冲宽度:1us
• 重复周期:300us
• 探测距离:1km~10km
基于QPlat、Qubik、QWorks的开发流程

Step1:硬件选择

• HQGF_CPCI_V5(130t)                              核心处理载板

• HQSTACK2_DRFM1P2G_V6                        DRFM子卡

• 外时钟同步(采样率:1.2GHz)                    …时钟


Step2:搭建数据流程及算法模型

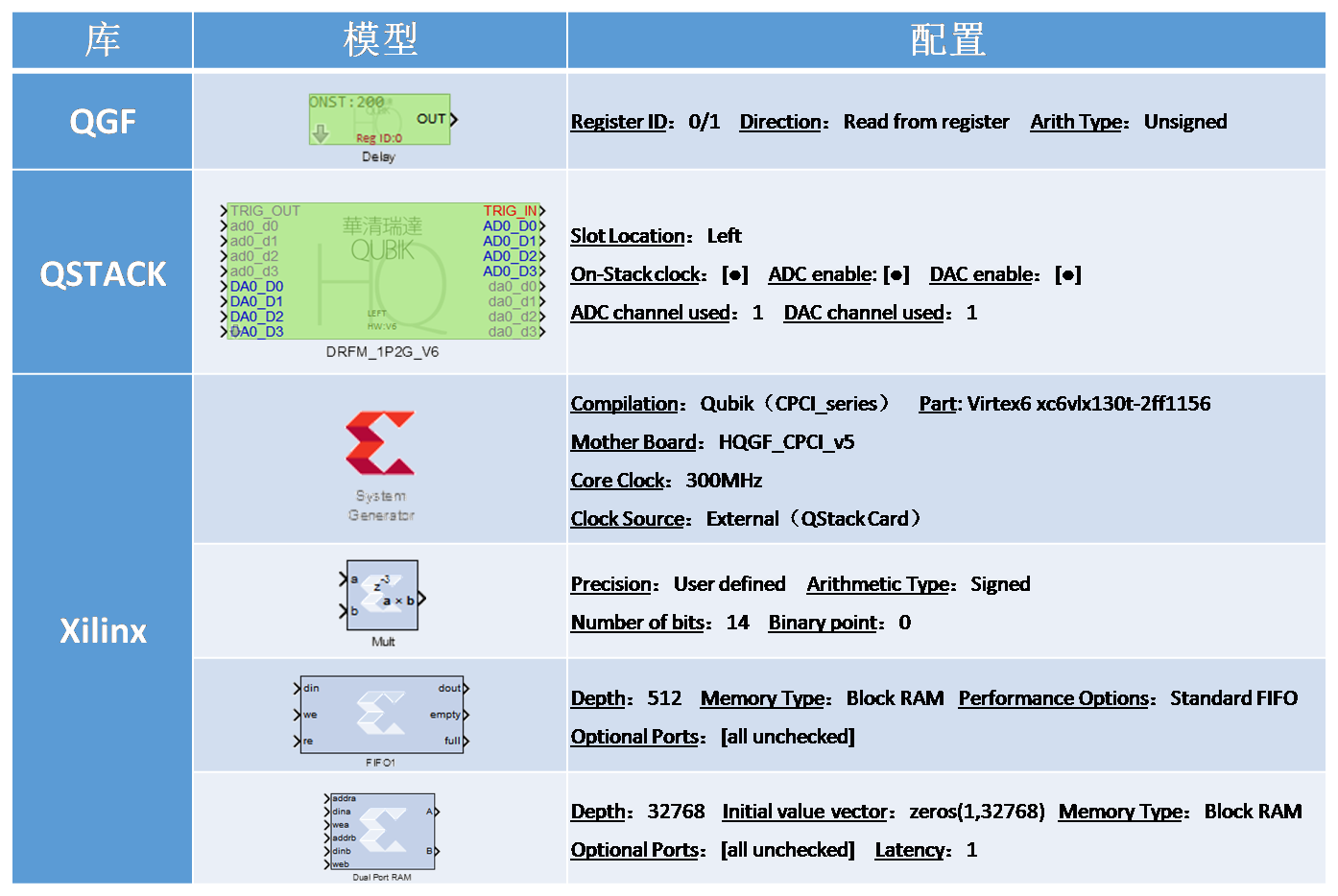

Step3:Qubik根据硬件及算法配置搭建算法模型

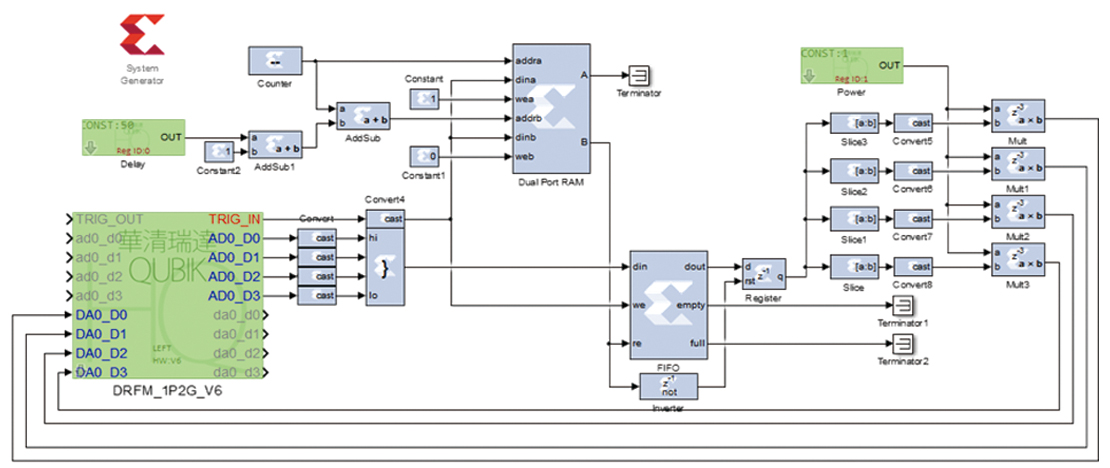

Step4:“连连看”实现算法模型搭建

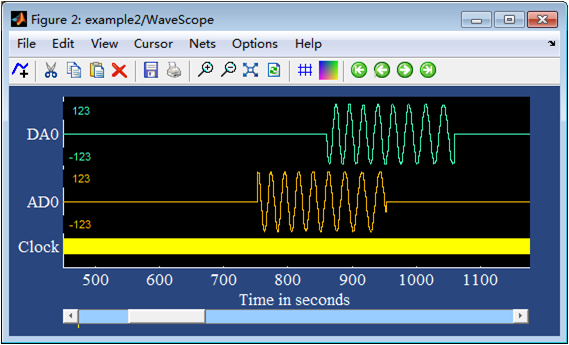

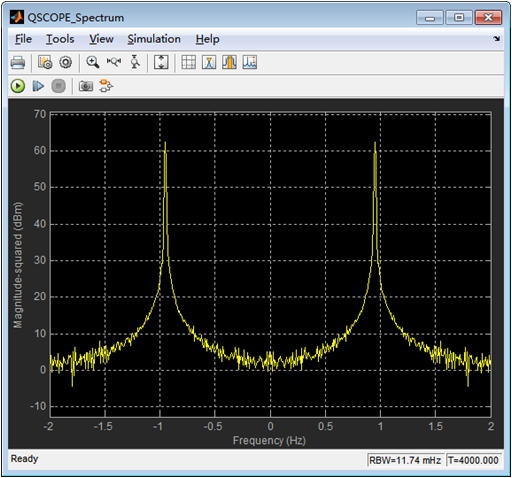

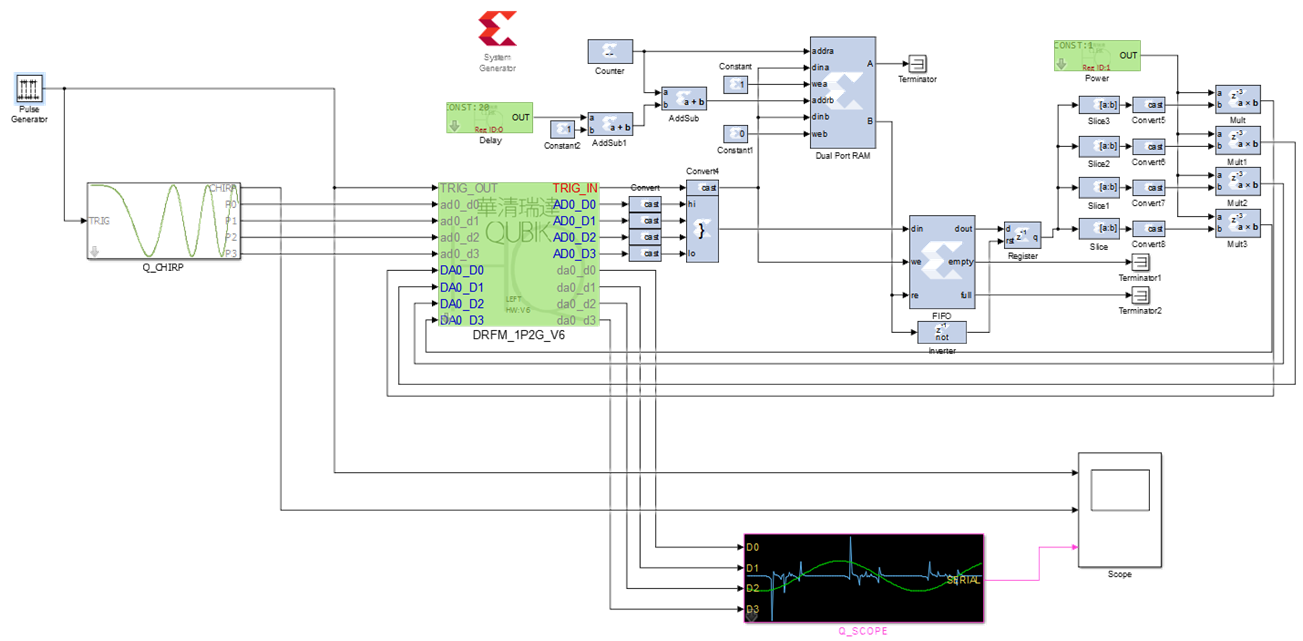

Step5:建立激励完成仿真







小结:

• 丰富的Matlab环境与Simulink库
• 构建复杂仿真
• 使用QSIM模块完成常用仿真
• 验证模型直观、准确
